El SunGuard Energy Touch es un sistema de monitoreo para sistemas monofásicos y trifásicos de fácil instalación. Esto permite tener bajo control la evolución del consumo eléctrico, gestionándolo en relación con la energía producida, cedida a la red y consumida.

El kit SunGuard Energy Manager consiste en:

• Un datalogger SunGuard box Wi -Fi, un analizador de red bidireccional SunGuard Meter con TA incluido;
• Una o más tomas de corriente y / o relays inteligentes SunGuard Ready a radiofrecuencia opcional;
• Una pantalla táctil de 7 pulgadas SunGuard Ready Wi -Fi opcional.

Sera necesario conectar el datalogger SunGuard Box al analizador de red bidireccional, al inverter y conectar las tomas de corriente inteligentes SunGuard a los dispositivos que se quieren controlar.
Después de hacer la alineación con los valores de la energía del contador de producción y del contador de intercambio con la red eléctrica y de haber configurado la gestión de las cargas según las propias exigencias, el sistema está listo para su uso.

También se puede conectar con el datalogger SunGuard box los siguientes dispositivos de control opcionales para la obtención de un sistema de monitoreo aún más profesional:

• SunGuard Sensor box con sensor de irradiación solar y temperatura ambiente que determinan el grado de producción de energía y el grado de desempeño de  la planta;
• SunGuard String Control para monitorear la corriente de cada módulo FV.

______________________________________________________________________________________________________________________________________

Componentes del SunGuard Energy Manager

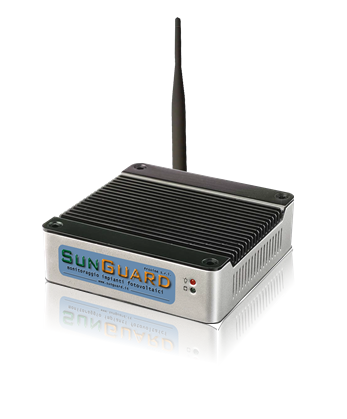

Datalogger WI - FI

Datalogger Wi-Fi completo, alimentación, antena de alta recepción, dos convertidores RS232/RS485 y puerta Ethernet.
Tiene una memoria de 4 GB para recoger veinte años de datos históricos.
Se conecta directamente al inversor y al SunGuard meter a través de un cable a dos hilos y transmite los datos al Display touch WI-FI.

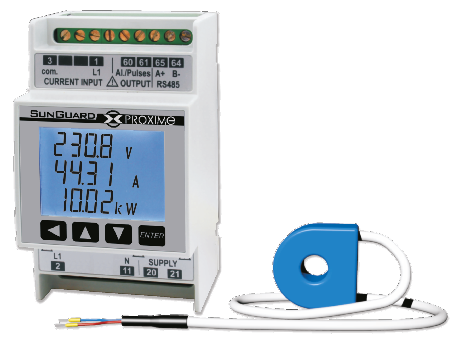

SunGuard Meter

Analizadores multifuncionales y compactos para uso en sistemas monofásicos y trifásicos (producto disponible en tres versiones sea en monofase que en trifase con TA incluidos).
Permiten la visualización de las principales variables de una red eléctrica, incluyendo el conteo de la energía cedida a la red y consumida a través de un elegante Display retro iluminado.
Están provistos de transformador de corriente con cable integrado (1,5 metros).No requieren ningún ajuste ya que vienen preconfigurados.
Ellos han sido diseñados teniendo en cuenta algunos aspectos importantes para el instalador, como comodidad, rapidez de instalación y pequeño tamaño. Existen 3 versiones diferentes: monofásicas de 30 A (para los sistemas de alrededor de 6 kWp), trifásico 63 A (para sistemas de alrededor de 20 kWp) y trifásico 125 A (para los sistemas  de alrededor de 40 kWp).




SunGuard Display 7" WIFI Touch screen (opcional)

La pantalla táctil una visualización rápida para tener bajo control la eficiencia energética de su instalación fotovoltaica.
Fue diseñado para cada tipo de usuario y se somete a pruebas de usabilidad rigurosas. Con cuatro pantallas virtuales para proporcionar diferentes funciones y representaciones alternativas de la evolución de la instalación fotovoltaica.
Se  pueden ver los datos instantáneos actualizados después de unos pocos segundos o valores históricos de las últimas dos décadas.
Una herramienta indispensable para todos los usuarios de un sistema fotovoltaico.




Tomas de corriente y Relay RF SunGuard Ready (Opcional)

La toma de corriente inteligente puede conectar y desconectar cargas de hasta 3 KW y permitirá monitorear la absorción instantánea y la energía consumida por cada carga (por ejemplo, lavadoras y lavavajillas). Los relays, que son de muy pequeñas dimensiones, pueden conmutar cargas de 1,5 a 3 kW, como aparatos de aire acondicionado, termostatos y gestionar cualquier tipo de contacto.
La gestión de la programación de encendido y apagado de las cargas eléctricas se confía al SunGuard. Bastara apenas un computador para cambiar rápidamente el programa semanal de cada aparato.





____________________________________________________________________________________________________________________________________

El Display Touch: la interfaz de control

Potencia instantánea
Visualización de la energía consumida y la energía producida, el control de la energía tomada o inyectada a la red pública. En la parte inferior se encuentra una barra horizontal que permite comprobar en 24H cuando se le dio o se tomó corriente de la red pública.

Planta fotovoltaica
Sección dedicada a la supervisión de la instalación fotovoltaica. Esto le permite visualizar la potencia instantánea, la producción diaria y la energía producida en los últimos 30 días. La potencia teórica (potencia de referencia de la perfecta eficiencia de la planta) sólo está disponible cuando se utiliza el SunGuard Sensor Box con sensor de irradiación solar.

Energías
Todos los días, meses y años, podemos comparar la energía producida, consumida, tomada de la red, cedida a la red y auto consumida.
La parte superior muestra las energías totales de las cinco energías alineadas con los medidores fiscales.

Estadísticas diarias
Gráfico simple e intuitivo para controlar la cantidad de energía que se ha consumido o inyectado / retirado de la red.
_____________________________________________________________________________________________________________________________________

Las otras interfaces

Además de la pantalla táctil suministrada, también puede utilizar otros equipos para acceder a la monitorización: PC con Windows, Linux o Mac u otros dispositivos informáticos utilizando cualquier navegador web (sin necesidad de instalar ningún software); Smart TV y Portal Web SunGuard (sólo para Datalogger SunGuard conectados a internet).

______________________________________________________________________________________________________________________________________

Los usuarios SunGuard

El cliente
El cliente puede monitorizar de forma local mediante el  SunGuard Display Touch, un ordenador (sin necesidad de instalar software), un Smart TV, un iPhone, un Ipad en modo WI-FI el comportamiento instantáneo y la tendencia histórica de su sistema fotovoltaico. De manera particular, siempre sabrá qué parte de la energía producida se habrá consumido para uso doméstico o comercial (consumo) o serán declaradas o retiradas de la red eléctrica. Esto permitirá al usuario analizar su balance de energía y en consecuencia optimizar el consumo.
En el caso de la conectividad a Internet, el usuario puede acceder al portal y activar la supervisión remota SunGuard Web, de la que se puede configurar los mensajes informativos y alarmas, tanto a través de correo electrónico y SMS.

El Instalador y la empresa
El instalador a través de una clave de acceso específica, puede monitorear todos los sistemas fotovoltaicos donde ha instalado el SunGuard Energy manager conectados a Internet. El instalador puede entonces monitorear continuamente las plantas de sus clientes, ofreciendo un servicio de calidad y el mantenimiento oportuno.

Distribuidor e instalador
Su distribuidor puede controlar a través del portal web, todos los sistemas fotovoltaicos en los que ha instalado el SunGuard Energy Manager y que están conectados a Internet. De esta manera, el distribuidor deberá tener un sistema centralizado para la supervisión y fiable para llevar a cabo análisis y estadísticas. El distribuidor puede requerir una completa personalización del portal de Internet en perfecta armonía con la propia imagen corporativa y hacer acceder a sus clientes directamente desde su sitio web conectado específicamente al Portal Web SunGuard

___________________________________________________________________________________________________________

Los datos supervisados

Después de una instalación rápida usted será capaz de controlar al instante e históricamente (tanto numérica como gráficamente) la siguiente información:

• Potencia producida
• Potencia total consumida y cada conector RF
• Potencia absorbida de la red
• Potencia cedida a la red
• Potencia auto consumida
• Energía producida
• Energía total consumida y cada conector RF
• Energía a absorbida de la red
• Energía cedida a la red
• Energía auto consumida

Es posible alinear los valores de las energías de SunGuard Energy Manager a los valores reportados por la producción del contador fiscal de producción.

____________________________________________________________________________________________________________

Transmisión de los datos

Se puede acceder a la interfaz local a través de cualquier ordenador con "tarjeta de red" o WI-FI.
Para tener acceso a la Internet tendrá que conectar a través de cable de red o mediante una conexión Wi-Fi gratuita el datalogger SunGuard Box al router a casa. En el Portal Web SunGuard hay disponibles Router ADSL, UMTS y GPRS además de Access Point SunGuard Ready (compatibles y pre-configurados).

_____________________________________________________________________________________________________________

El Portal SunGuard

En caso de disponibilidad de una conexión a Internet, también puede inscribirse en el portal web SunGuard www.sunguard.it.
Al registrarse en el portal que tiene la capacidad de monitorear el progreso de la producción y el consumo de uno o más sistemas fotovoltaicos, entrando con una sola cuenta. Además, puede habilitar la recepción de mensajes de alarma y fallo relacionados con la producción. Los tipos de mensajes son: SMS y Mail Alert.
El usuario tendrá la opción de cambiar los números de teléfono y direcciones de correo electrónico a la que entregan los mensajes y alarmas.

¿Por qué registrarse en el portal web SunGuard?

Aunque el Administrador de SunGuard Energy está diseñado para tener bajo control la producción y el consumo de energía del sistema en el que está instalado de forma local (sin conexión a Internet), se recomienda utilizar también el portal web SunGuard.
Esto le permite tener un archivo en línea, usted puede recibir alertas sobre fallos y mensajes relacionados con el rendimiento de la producción, tanto por correo electrónico y SMS. El servicio prevé el pago de una licencia anual.

Servicios del Portal

• Soporte en línea y soporte telefónico
• Datos históricos
• Enviar alarmas a través de correo electrónico
• Informes mensuales en PDF para su descarga
• App para Iphone e Ipad
• Análisis y comparación de dos o más variables
• Descargar datos
• Comprobación de estimaciones de la producción durante 20 años

___________________________________________________________________________________________________________

Formación y capacitación técnica

Constantemente se organizan cursos gratuitos para los instaladores y los usuarios del portal web SunGuard. Durante los cursos, se realizan simulaciones de instalaciones de varias marcas de inversores, análisis de diferentes áreas donde instalar el sistema de monitorización, de casos de estudio reales donde el SunGuard ya se ha activado, a fin de conocer las características y potencialidades.

____________________________________________________________________________________________________________

Helpdesk

Técnicos expertos están a disposición de los clientes para apoyarlos durante la instalación y el uso del portal web SunGuard. El staff de Proxime es capaz de ofrecer un servicio gratuito de co-diseño, para conseguir junto con diseñadores e instaladores un óptimo servicio de supervisión que cumpla plenamente las necesidades del cliente.
